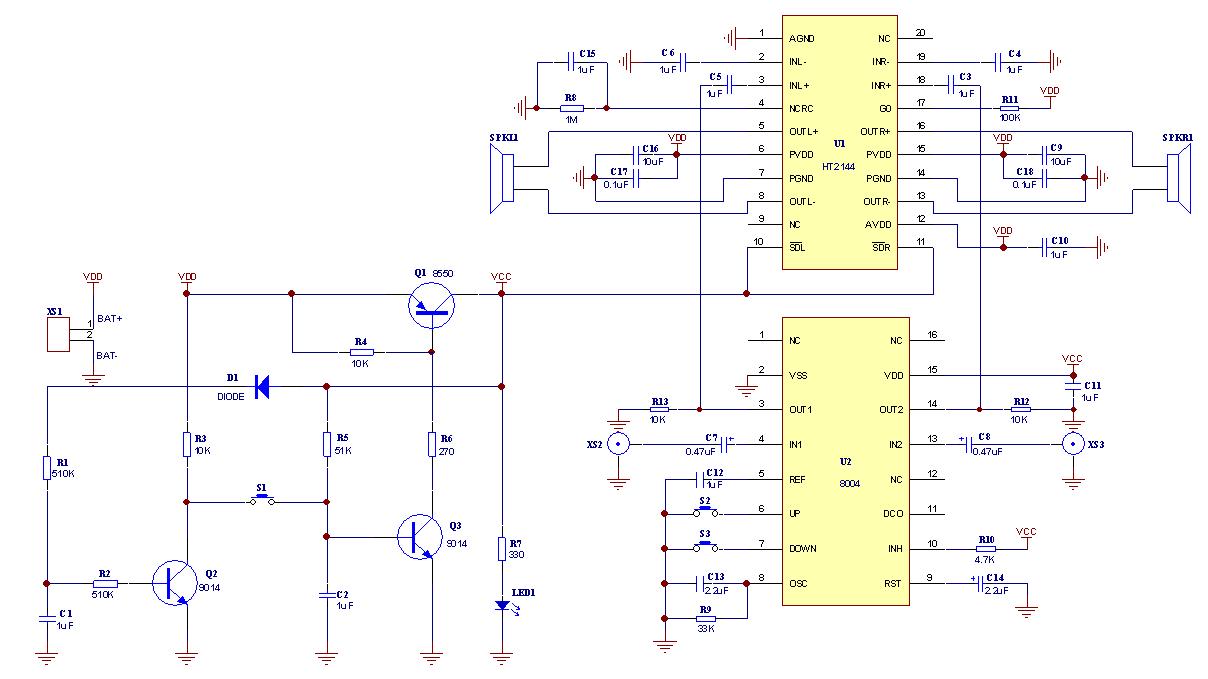

說明：S1為鍋?zhàn)虚_關，可以控制HT2144和CSC8004是否工作。由于該結構輸出電流有限，而HT2144工作時需要較大的電流，所以鍋?zhàn)虚_關控制的是CSC8004的電源電壓和HT2144的關斷電壓(而不是電源電壓，這一點需注意)。由于HT2144是低電平關斷，所以鍋?zhàn)虚_關不工作時，HT2144關斷電平為低，處于關斷狀態，此時靜態電流小于1uA，效果與控制電源電壓一致。按下鍋?zhàn)虚_關后，CSC8004接通電源，HT2144則處于正常工作模式，系統可以正常工作。
HT2144的產品資料請查閱：http://www.amateur-rockets.com/products_3378.htm
CSC8004的產品資料請查閱：http://www.amateur-rockets.com/products_3522.htm |
