3.7V單節鋰電池供電是現階段量最大的便攜式音箱供電方式之一。而采用內置BOOST升壓音頻功放占比重非常大。此類音箱電池供電電流動態變化極大，尤其電池保護板放電電流余量不足時，電流跳變落差大導致電池電壓波動極大。勢必導致主控低壓檢測電路誤動作，出現卡音或者直接拉死主控。所以單獨配置升壓電路給主控以及無線麥接收板供電必不可少。
5V是很多器件以及電路標準的供電電壓。針對音箱的應用場景，一般帶LED顯示屏主控供電電流約50mA，無線麥接收板電流約100mA，加上U盤等其他電路一起最大電流約200mA。另外還必須考慮升壓輸出紋波以及噪聲，不然會影響系統的信噪比。再有就是EMI特性，直接影響FM收音效果以及無線麥接收距離和清晰度，考慮外圍成本，EMI輻射干擾，電荷泵升壓方式是最佳選擇。
深圳市永阜康科技有限公司結合客戶實際應用方案，推出低噪聲、低EMI、電荷泵5V升壓芯片-CS5005S。CS5005S輸出電流高達300mA,效率80%以上。內部采用低噪聲半導體工藝加上恒定頻率工作模式實現超高信噪比。針對FM收音、無線麥V段頻率，芯片內部特殊的處理，使得這兩個應用場景最大程度實現良好的接收效果。CS5005S內置軟起動電路可在啟動期間防止出現過大的浪涌電流。具備可靠的短路保護以及過熱保護功能。采用精簡的SOT23-6封裝，外圍只需三個2.2uF瓷片小電容。廣泛應用于3.7V單節鋰電池供電的拉桿音響，手提音箱，藍牙音響，以及其他便攜式產品。
CS5005S應用特性

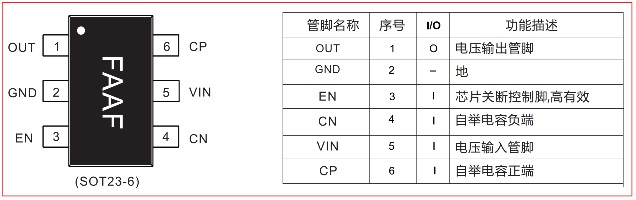

1. CS5005S腳位圖以及管腳說明

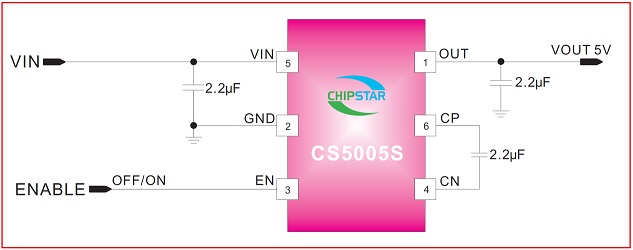

2. CS5005S應用原理圖
3. CS5005S 一體演示板原理圖

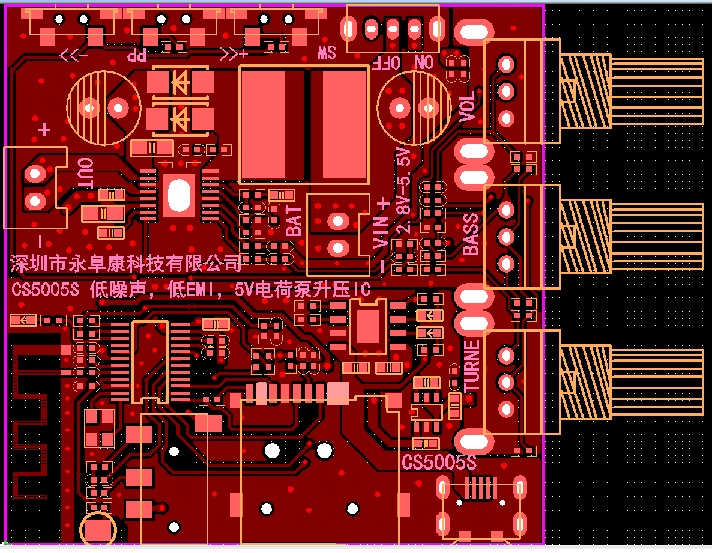

4. CS5005S一體演示板PCB頂層設計圖

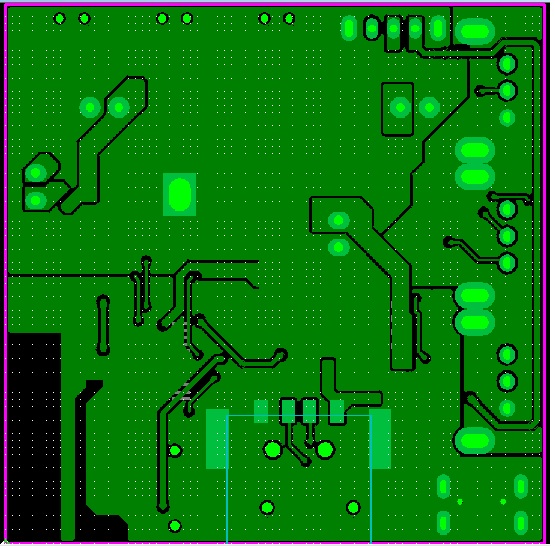

5. CS5005S 一體演示板PCB底層設計圖

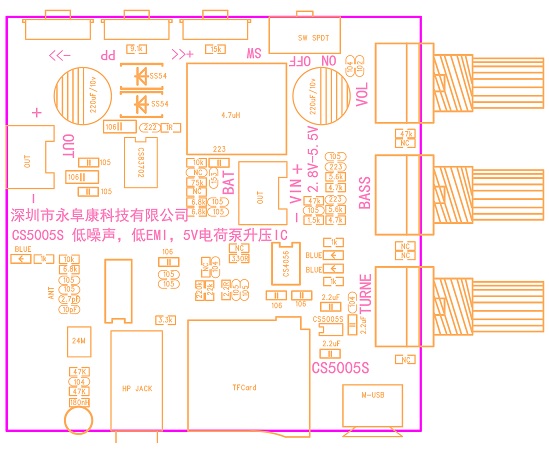

6. CS5005S 一體演示板貼片圖

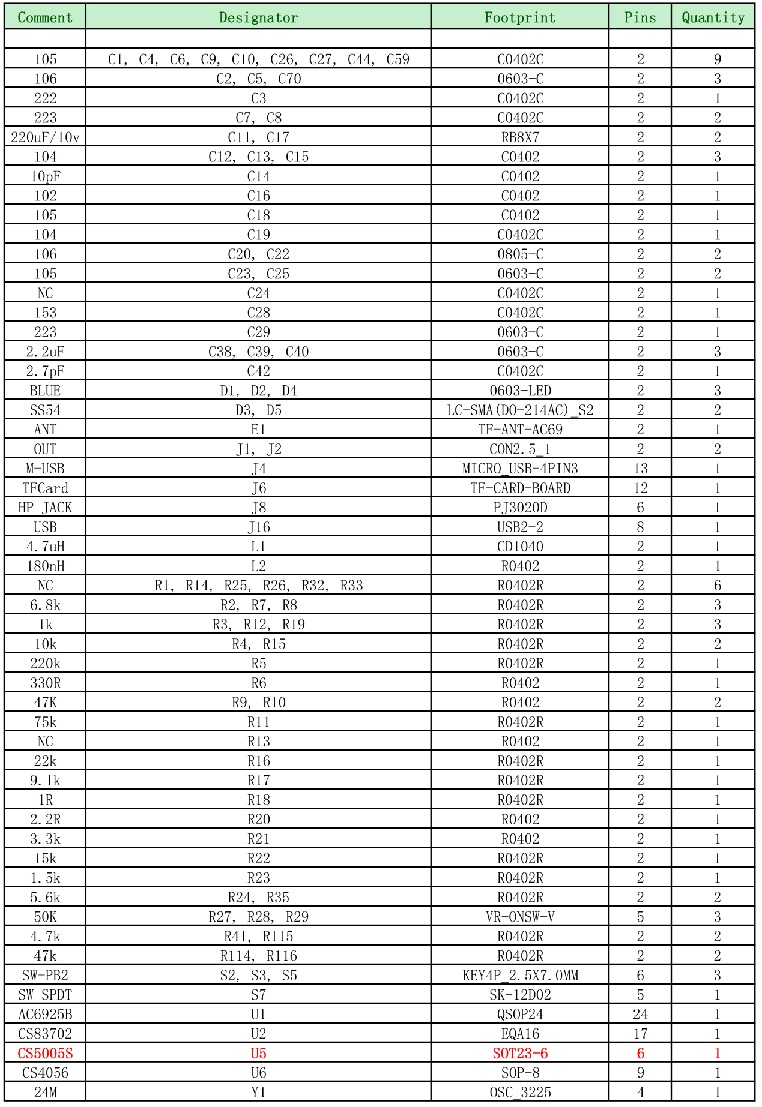

7. CS5005S 一體演示板物料清單
8. CS5005S 一體演示板實物圖
|
