現在的車輛，空調出風口已經很多改成了電子控制，風量風速/出風口方向調節等，并且空調出風口有很多個，這就需要一系列的驅動控制。
周末實驗室拆解的就是這樣的一款控制器。

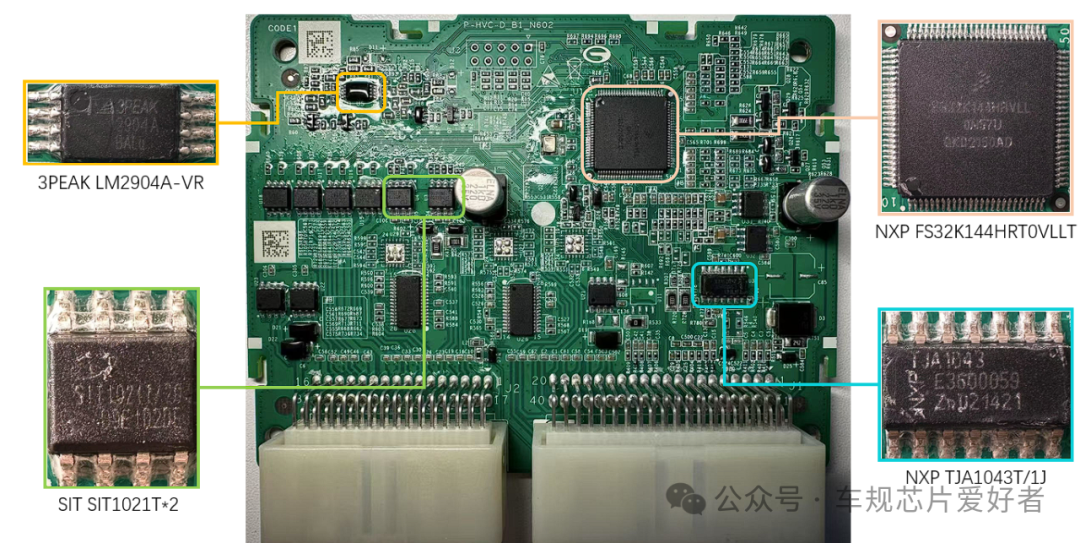

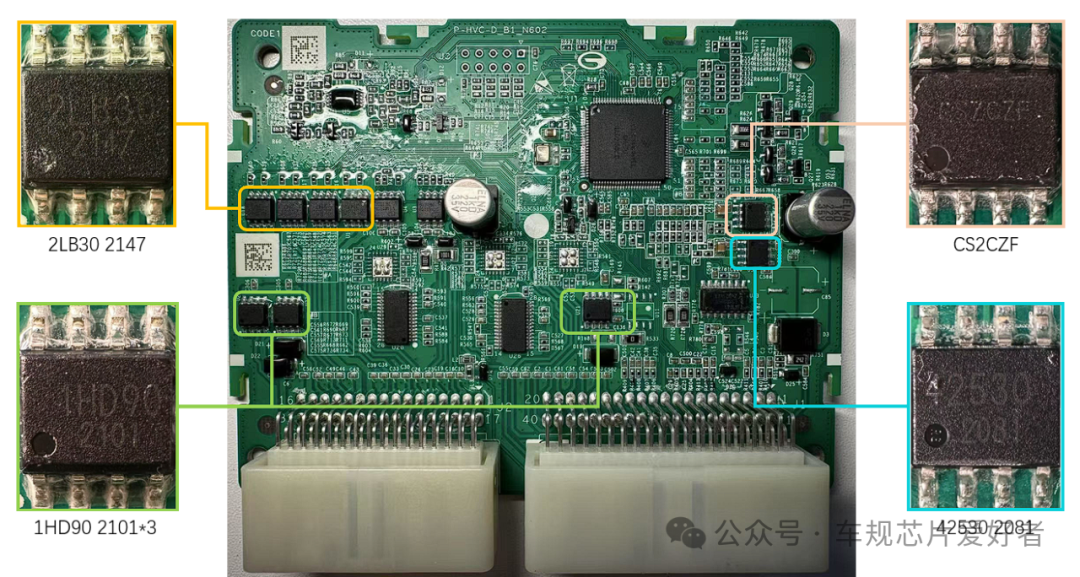

1，MCU采用NXP S32K144，ARM Cortex M4，512KFlash，80MHz主頻，64K SRAM，CAN FD 3x，其他通訊接口豐富； 現在也有很多國產車規產品，對標這款芯片；2，電源采用英飛凌TLE4253，最高輸入電壓45V，輸出可調并且最低2V，電流250mA，非常適合緊湊級控制器；3，集成驅動芯片采用2顆Rohm BD16938，SPI接口的8路半橋驅動器，1.0A電流驅動能力；4，LIN收發器，采用SIT1021T，控制器有2顆LIN總線收發器；5，板載4個雙通道低邊驅動器 -BM2LB300FJ-C，2.7A電流； |
