前言
在追求高效能與高功率密度的現代電力電子領域，氮化鎵（GaN）技術正引領著一場深刻的變革。為應對快速充電、數據中心能源、綠色照明及工業電源等應用對開關頻率、效率與可靠性的嚴苛要求，集成化、智能化的功率半導體解決方案已成為行業發展的關鍵。值此之際，氮矽科技正式推出其新一代高壓GaN功率集成芯片 DXC650S1K2H。

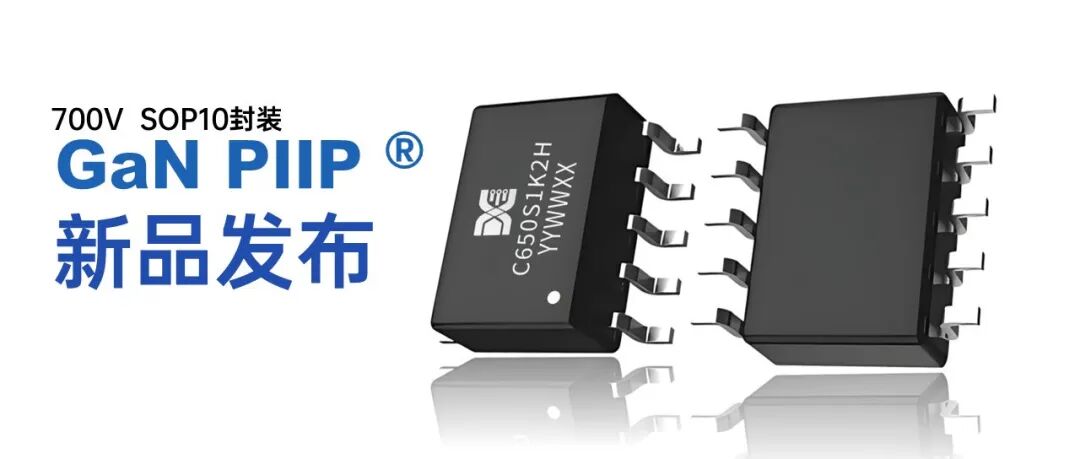

產品概述
DXC650S1K2H 是一款高度集成的氮化鎵驅動芯片，其核心價值在于有效解決了傳統分立方案中存在的驅動匹配困難、布局復雜以及可靠性不足等關鍵痛點。該芯片內部不僅集成了耐壓700V，導阻1.2Ω （Max），連續電流可達1.6A的 GaN HEMT，更包含了氮化鎵專用驅動、欠壓鎖定（UVLO）及 Brown-in/out 功能，構成了一個完整的高壓開關解決方案。
技術優勢詳解
-
高集成度與易用性：DXC650S1K2H采用SOP10封裝，具有低寄生電感和電阻，用戶無需設計復雜的負壓驅動電路，也無需擔心多個器件并聯時的閾值不一致問題，大幅降低了設計難度與系統成本。
-
強健的電壓耐受能力：DXC650S1K2H在瞬態和浪涌條件下可耐受更高電壓（如瞬態峰值750V、浪涌峰值850V），適用于電網波動、雷擊等嚴苛環境。
-
優異的熱管理與可靠性：芯片結殼熱阻低至8.9°C/W，支持在-40°C至125°C的環境溫度下穩定工作，符合MSL3回流焊標準，適用于自動化貼片生產。
-
低驅動損耗，提升能效：超低輸入電容使柵極電壓的建立和關斷速度越快，縮短器件的開通關斷時間;且對驅動電路的驅動能力要求更低，柵極回路的寄生參數影響更小，高頻工作時的穩定性更高。
-
開通關斷時間可調：通過在柵極與OUTH(上拉端)、OUTL(下拉端)分別連接電阻，能單獨控制開通關斷時間，精準匹配不同拓撲結構對脈沖特性的差異化要求。

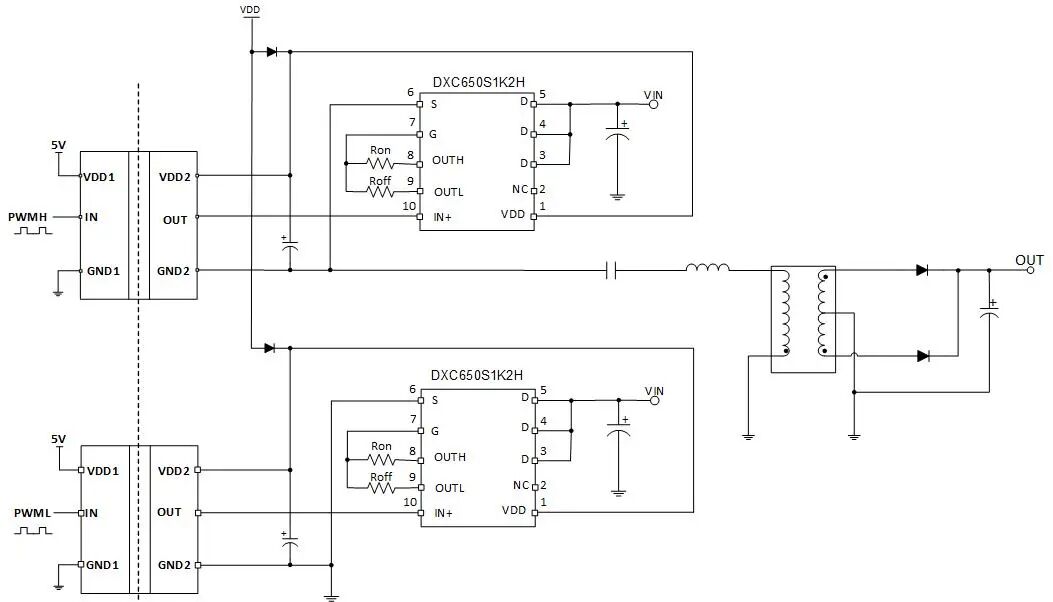

典型應用圖
下述產品應用框圖清晰展示了DXC650S1K2H在典型功率系統中的核心位置與連接關系，有助于工程師快速理解其接口定義、信號流向，為系統架構設計與外圍電路配置提供直觀參考。
廣泛的應用前景
-
高頻高壓脈沖模塊電源
-
AC/DC適配器與充電器
-
LED驅動電源
-
功率因數校正（PFC）電路
-
LLC諧振轉換器
-
無線電力傳輸系統
-
D類音頻功率放大器
5MHz高頻高壓脈沖電源的設計方案與實現
氮矽科技已成功開發并驗證了基于DXC650S1K2H的5MHz高頻高壓脈沖電源設計方案。該方案充分展示了芯片在高頻高壓應用中的卓越性能，其核心實測參數包括：在12VDC輸入條件下，可穩定輸出200V方波，工作頻率達5MHz，脈沖上升與下降時間均小于15納秒。在滿功率連續工作狀態下，芯片結溫控制在110°C以內。
-
驅動與開關一體化設計：采用單芯片集成方案，省去了負壓驅動與電平轉換電路。這種設計將驅動回路縮至最短，有效避免了因驅動阻抗不匹配和寄生電感引起的開關振蕩問題，使設計重點能夠集中于功率主回路的優化。
-
優化的熱設計與功率密度：借助芯片自身低損耗與低熱阻（8.9°C/W）特性，該設計在緊湊空間內實現了有效溫升控制。系統在無額外散熱的自然對流條件下，仍可穩定輸出5MHz/200V的滿功率脈沖，為設備小型化奠定基礎。
-
波形質量的可控性與一致性：通過外置電阻獨立調節芯片開通與關斷速度，可實現對脈沖邊沿的精準控制（可調范圍5ns-20ns）。該特性使工程師能依據負載需求，在開關速度、損耗和EMI之間取得最佳平衡，從而確保波形的一致性與可靠性。
該應用方案表明，DXC650S1K2H能夠有效解決高頻高壓脈沖電源的關鍵設計難題，為醫療成像、工業檢測等對脈沖質量與可靠性要求嚴苛的領域，提供了一個性能卓越、易于實施的電源解決方案。

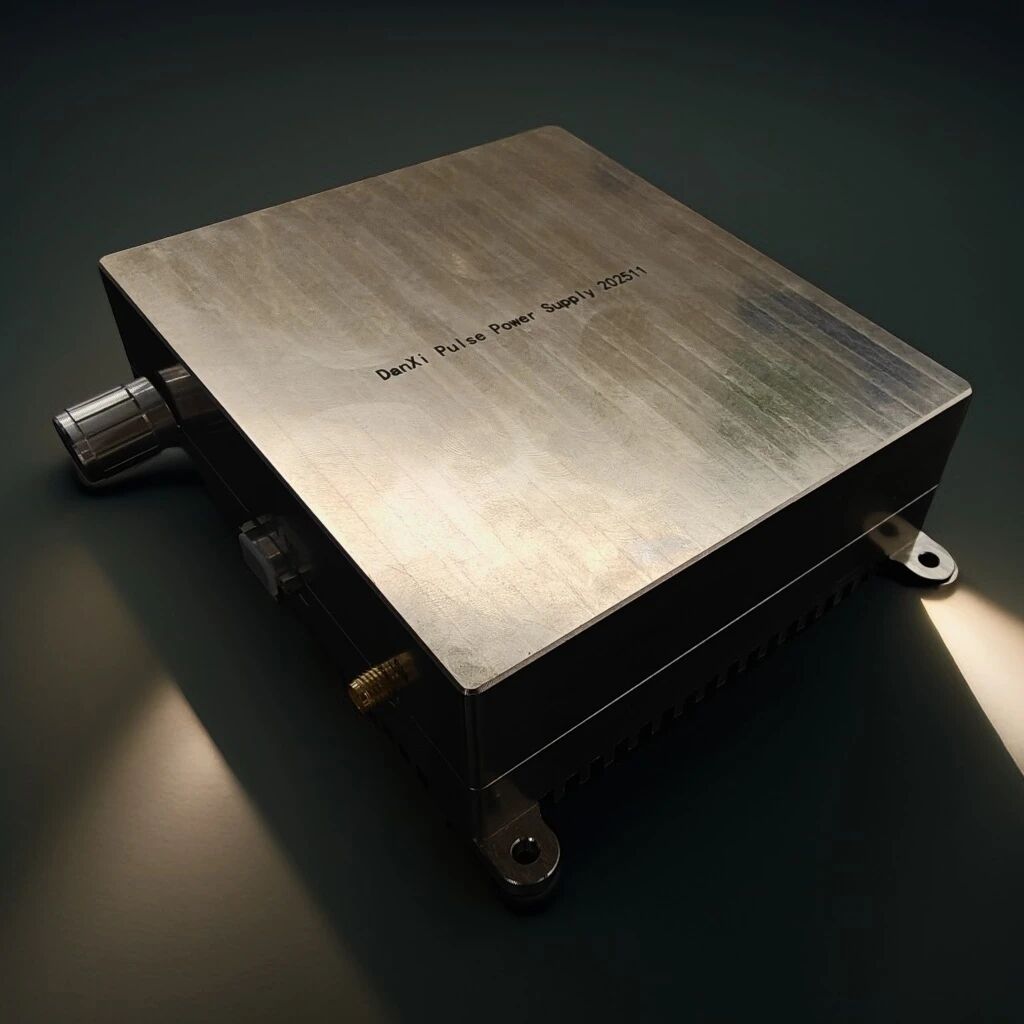

高頻高壓脈沖模塊電源
總結
隨著快充、服務器電源及新能源等領域?qū)Ω吖β拭芏扰c高能效電源的需求日益增長，GaN技術正成為主流選擇。氮矽科技推出的DXC650S1K2H高壓GaN功率芯片，進一步完善了其從中壓至高壓的全場景解決方案，可廣泛適用于傳統電源升級，以及智能家電、工業電源、通信設備等對高效率、小體積設計有更高要求的場景。
該芯片集高集成度、高性能與高可靠性于一體，為電源設計提供了更靈活、高效的方案選擇。目前DXC650S1K2H已開放樣品申請與批量供應，更多技術資料與應用支持可通過氮矽科技官網獲取。 |
