TP4054 是一款完整的單節鋰離子電池采用恒定電流/恒定電壓線性充電器。其SOT封裝與較少的外部元件數目使得TP4054 成為便攜式應用的理想選擇。TP4054 可以適合USB  電源和適配器電源工作。由于采用了內部PMOSFET 架構，加上防倒充電路，所以不需要外部檢測電阻器和隔離二極管。熱反饋可對充電電流進行調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。充電電壓固定4.2V，而充電電流可通過一個電阻器進行外部設置。當充電電流在達到最終浮充電壓之后降至設定值 1/10 時，TP4054 將自動終止充電循環。當輸入電壓 （交流適配器或USB  電源）被拿掉時，TP4054  自動進入一個低電流狀態，將電池漏電流降至2uA 以下。也可將TP4054 置于停機模式，以而將供電電流降至45uA。TP4054 的其他特點包括充電電流監控器、欠壓閉鎖、自動再充電和一個用于指示充電結束和輸入電壓接入的狀態引腳。管教兼容LTC4054/MCP73832

特點

·高達800mA 的可編程充電電流；

·無需MOSFET、檢測電阻器或隔離二極管；

·用于單節鋰離子電池、采用SOT23-5 封裝的完整線性充電器；

·恒定電流/恒定電壓操作，并具有可在無過熱危險的情況下實現充電速率最大化的熱調節功能；

·直接從USB 端口給單節鋰離子電池充電；

·精度達到±1%的 4.2V 預設充電電壓；

·用于電池電量檢測的充電電流監控器輸出；

·自動再充電；

·充電狀態輸出引腳；

·C/10 充電終止；

·待機模式下的供電電流為45uA；

·2.9V涓流充電器件版本；

·軟啟動限制了浪涌電流；

·采用5 引腳SOT-23 封裝。

·輸入電源電壓（Vcc）：-0.3V～10V

·PROG：-0.3V～Vcc +0.3V

·BAT：-0.3V～7V

·CHRG：-0.3V～10V

·BAT 短路持續時間：連續

·BAT 引腳電流：800mA

·PROG 引腳電流：800uA

·最大結溫：145℃

·工作環境溫度范圍：-40℃～85℃

·貯存溫度范圍：-65℃～125℃

·引腳溫度（焊接時間10 秒）：260℃

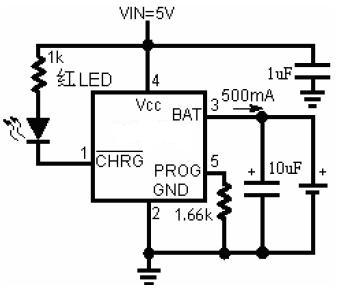

應用原理圖
